"Planejamento de fábricas em conformidade com o BIM em edifícios existentes"
Da situação atual para uma base de planejamento confiável.
SITUAÇÃO INICIAL
- Os locais de produção evoluem ao longo dos anos. Os galpões são ampliados, máquinas são adicionadas e as redes de mídia são adaptadas.
- Surge uma estrutura complexa, composta por diferentes fases de construção e sistemas técnicos.
- Os documentos de planejamento são frequentemente incompletos, desatualizados ou existem em diferentes versões de dados.
- Não existem informações confiáveis sobre a posição da máquina e das conexões, ou sobre o roteamento dos cabos.
- Modificações feitas durante operações em andamento, sem uma base de dados transparente, aumentam os esforços de coordenação e os riscos de planejamento.
ABORDAGEM
Fase 1: Mapeamento 3D preciso do inventário

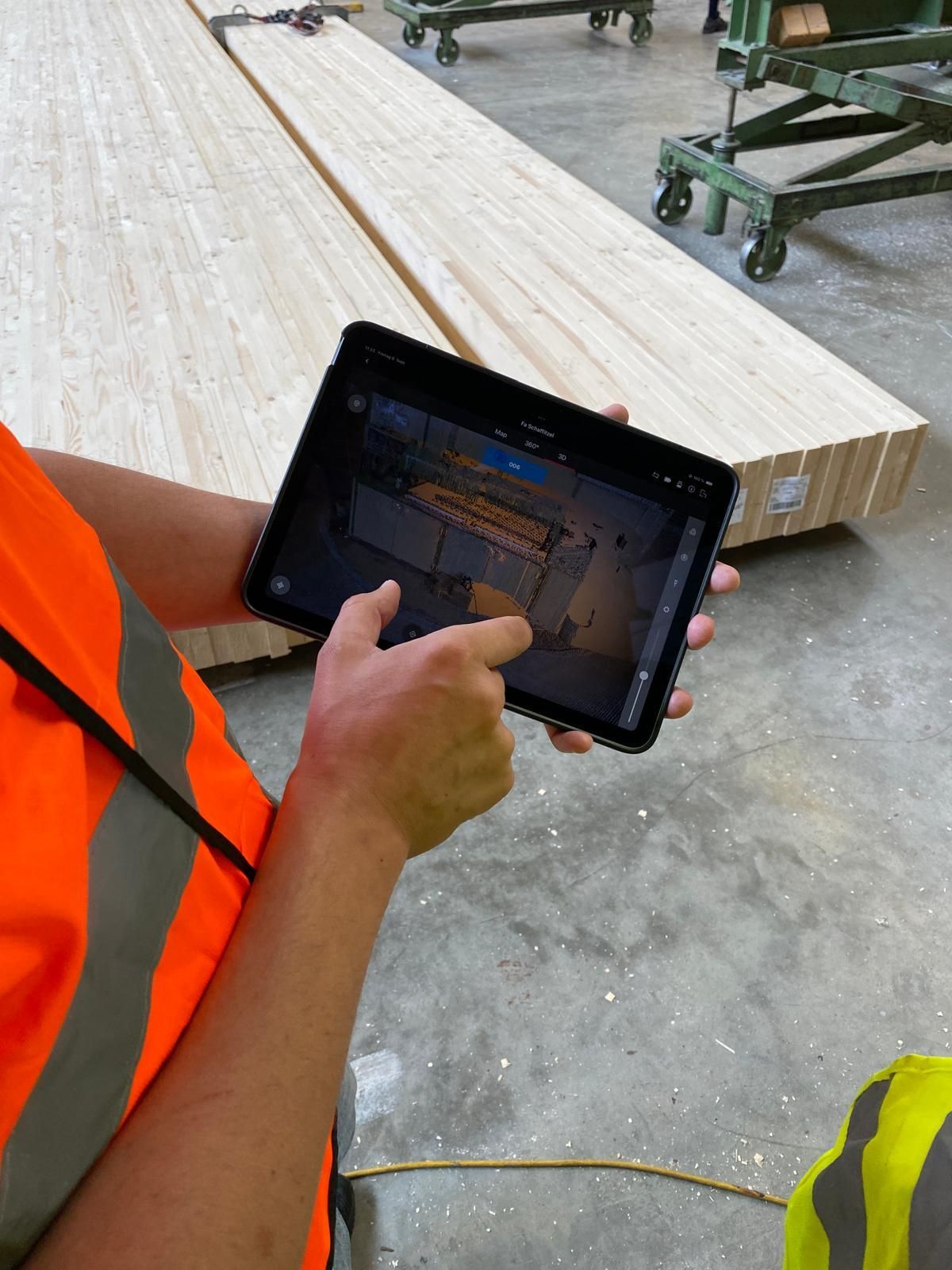

- Uma digitalização completa e exclusiva utilizando escaneamento a laser 3D.
- A nuvem de pontos gerada representa geometricamente o estado atual e serve permanentemente como referência para a localização.
Fase 2: Remodelação estruturada no sistema BIM
- O inventário será escaneado apenas uma vez.
- A modelagem ocorre então sucessivamente e de acordo com os requisitos – por exemplo, de acordo com as áreas dos galpões ou os requisitos do projeto.
- Um modelo 3D estruturado e compatível com BIM é criado com base na nuvem de pontos.
- Edifícios, máquinas e meios de comunicação são modelados de forma consistente, claramente identificados e dotados de atributos relevantes.
TEMPO DE CAPTURA (digitalização 3D)
- Área de produção de aproximadamente 10.000 m²
- 1 a 2 dias de gravação de varredura pura
- Implementação durante operações em andamento
- Imagens de interiores e exteriores captadas por drones.
BENEFÍCIOS PARA O CLIENTE
- Uma representação digital completa da localização atual proporciona transparência e segurança no planejamento.
- As máquinas e as modificações podem ser testadas de forma confiável; os requisitos de espaço, as conexões de mídia e as colisões tornam-se evidentes logo no início.
- Um conjunto de dados uniforme reduz os esforços de coordenação e os riscos.
- O modelo permanece permanentemente utilizável e constitui a base para expansões e desenvolvimento estratégico.
