AUSGANGSSITUATION

• Produktionsstandorte entwickeln sich über Jahre weiter. Hallen werden erweitert, Maschinen ergänzt und Mediennetze angepasst.
• Es entsteht eine gewachsene Struktur aus unterschiedlichen Bauphasen und technischen Systemen.
• Planunterlagen sind häufig unvollständig, nicht fortgeschrieben oder liegen in unterschiedlichen Datenständen vor.
• Verlässliche Angaben zu Maschinen- und Anschlusspositionen oder Leitungsführungen fehlen.
• Umbauten im laufenden Betrieb erhöhen ohne transparente Datengrundlage Abstimmungsaufwand und Planungsrisiken.



HERANGEHENSWEISE

Phase 1: Präzise 3D-Erfassung des Bestands

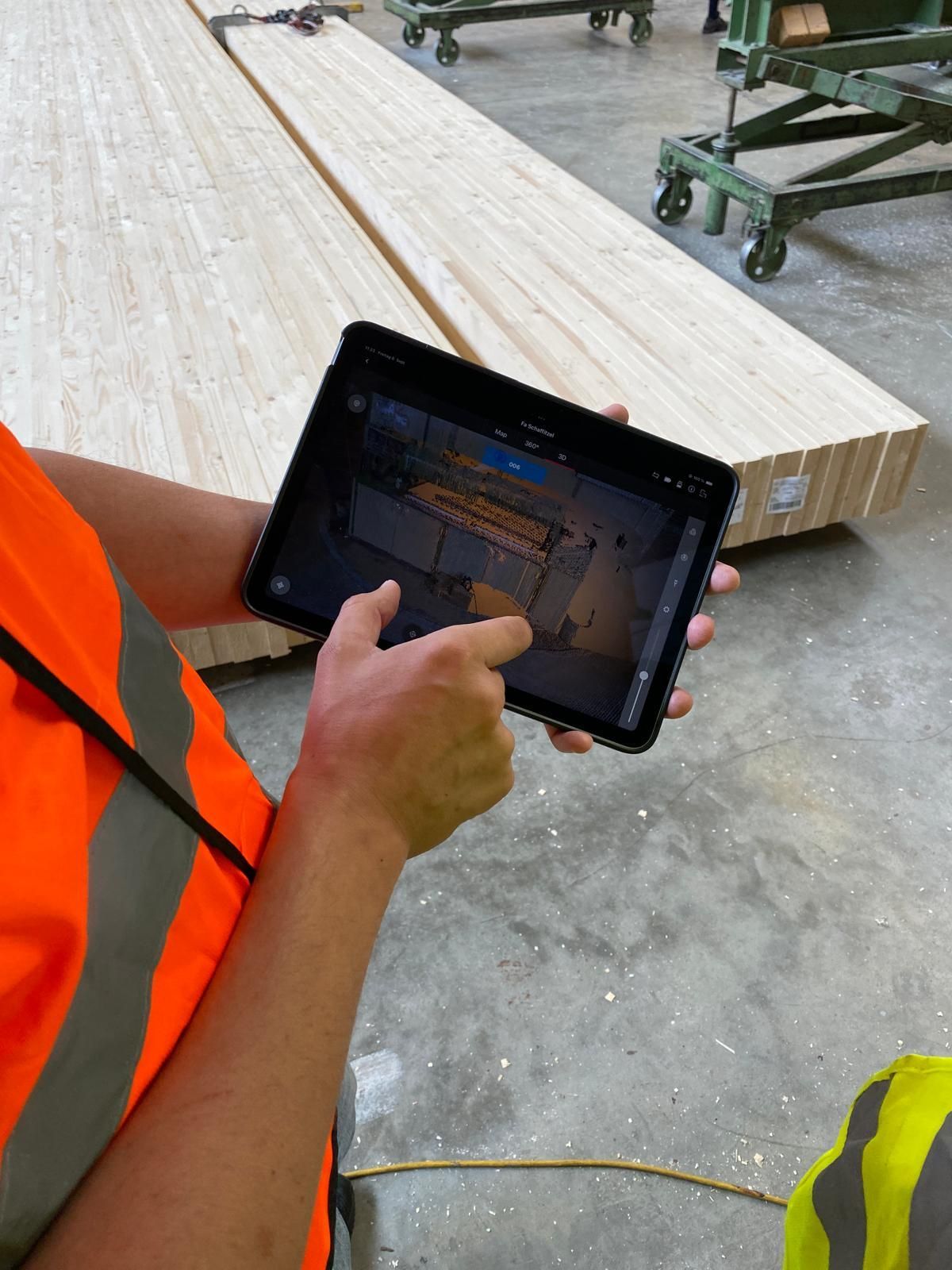

• Einmalige, vollständige Aufnahme mittels 3D-Laserscanning.
• Die erzeugte Punktwolke bildet den Ist-Zustand geometrisch exakt ab und dient dauerhaft als Referenz des Standorts.

Phase 2: Strukturierte Nachmodellierung im BIM-System

• Der Bestand wird nur einmal gescannt.
• Die Modellierung erfolgt anschließend sukzessive und bedarfsorientiert – z.B. nach Hallenbereichen oder Projektanforderungen.
• Auf Basis der Punktwolke entsteht ein strukturiertes, BIM-konformes 3D-Bestandsmodell.
• Gebäude, Maschinen und Medien werden konsistent modelliert, eindeutig identifiziert und mit relevanten Attributen versehen.


ERFASSUNGSDAUER (3D-Scan)

• ca. 10.000 m² Produktionsfläche
• 1–2 Tage reine Scanaufnahme
• Durchführung im laufenden Betrieb
• Innen- und Außenaufnahme mit Drohneneinsatz
